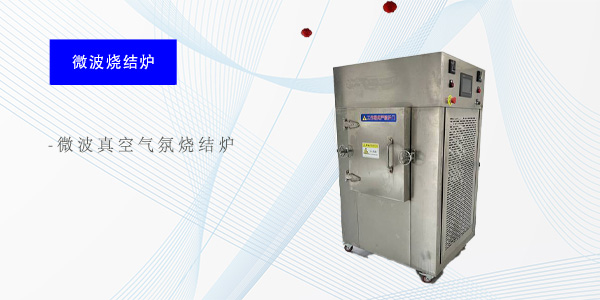

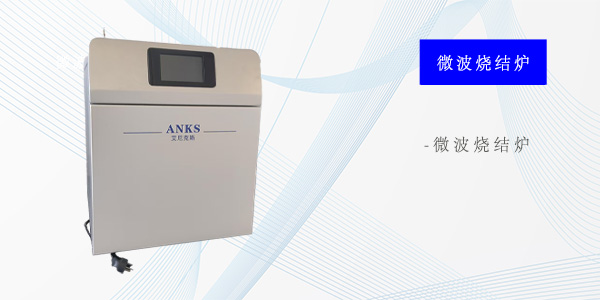

济南G20微波烧结炉
![济南G20微波烧结炉](/img.ashx?shopid=8613&file=2024011209135543.jpg)
产品简介:
G20微波烧结炉,采用微波高温加热技术与传统加热炉设计相结合,通过对管路两端特殊设计,可实现真空、气氛、控温、控压等多种工艺条件。
应用范围:
适用于煤炭、电力、冶金、粉体处理以及化工等行业实验室以及高校实验室进行真空或流动气氛条件下各类固体材料的高温合成、煅烧、焙烧、烧结、热解、炭化、灰化、焚化、熔融及热处理等;还可以用于半导体、纳米材料、磁性材料、电子陶瓷、结构陶瓷、金属化合物、氮化物、碳纤维、石墨烯工艺领域等材料的烧结、合成之用;该炉除具有高温微波炉及其烧结工艺技术特有的“高、低、快、省”的优点外,还具有用途广、操作简便、工艺重复性、稳定性好的显著优点。特别适宜新材料的研制、试验、及小量生产之用。
主要特点:
① 升温速度快、温度场均匀,20min内就可由室温升到1000℃(以石墨)
② 一体化设计,设备与真空气氛配套设备集成,安全可靠
③ 采用专用陶瓷纤维材料炉腔和双层保温结构,确保炉表温度为常温热电偶测温
④ 艾尼克斯pro系统、PLC自动控制,温度和功率均智能可控,触摸屏操作,实时温度功率曲线图显示,提供手动、自动、恒温三种操作模式并可自由切换
⑤ 采用无级可调、高稳定度长寿命、连续波工业级微波源,确保设备能够连续稳定长时间运行
⑥ 气路连接方式微波法兰连接,装料出料方便,卡箍连接;本设备为非接触式加热,材料无污染
气氛环境:
可通多种气氛(如:空气、氧气、氮气、氩气、弱还原性气氛等);采用耐腐蚀排气通道,可快速排出加热过程中排放的气体。
真空系统:可实现连续式真空
特殊炉型结构:
1.G20济南微波烧结炉是在G16基础上升级的一种多用途的微波高温炉。能为工件加热提供真空、可控气氛等多种工作环境。特别适合陶瓷材料的合成与烧结、粉末冶金零件的烧结、无机材料的干燥、热处理、粉体煅烧、化学分析中的灰化处理,各种固废的裂解处理实验等等。
2.用途广、操作简便、工艺重复性、稳定性好
3.特别适宜新材料的研制及小量生产之用。
技术参数
● 产品型号:ANKS- G20
● 供电要求 :220VAC
● 整机功率:3200W
● 微波频率:2450MHz (S级微波频段)
● 微波功率:4000W
● 功率调节:4000W(微波线性输出)
● 调节方式:非脉冲连续可调
● 调节比:0-100
● 工作温度:1600℃
● 控温精度:±1℃
● 高温度:1700℃
● 测温方式:艾尼克斯接触式
● 气氛系统:设有独立气体保护装置可通氮气、氧气、惰性气体等进行气氛处理
真空系统:-0.08Mpa(青岛海拔测得)
● 内腔材质:航空耐高温材料(艾尼克斯专项)
● 高温内腔:炉腔腔体采用316L工业级不锈钢一体成型,3D微波仿真提高微波均匀、多达6层保温结构
● 显示方式:触屏及嵌入式人机互换系统
● 控制控制系统:艾尼克斯-pro系统
● 功能配置:云端自动储存功能、实时功率显示、实时电流显示、实时温度显示控制、实时曲线、USB云端数据导出、配备485转换器、可CP连接、60套工艺储存、每套配置5段工艺、新旧工艺替换模式、多种工作模式、手动、自动、恒温、仪器故障仪器自动停止运行功能等
● 保护功能:设备配备超温报警、过流报警、元件自检、温度异常、传感器异常自动断电保护。
● 大输出功率4000W,配合超大工业级炉腔,保证腔内微波场均匀
● 采用截止圆波导密封结构,配有感抗式抑制器、微波的防泄漏处理优国家标准(≤5mW/cm2)
● 外形尺寸:约650*550*950(宽*深*高),台
